| Déshydratation des boues | MODULE | ACTIONNEUR / CAPTEUR | TOR | ANA | |||
|---|---|---|---|---|---|---|---|
| Fonction |
|
ELEMENT | MNEMONIQUE | E | S | E | S |
| Mesurer Comptabiliser | Sonde de pression N°1 | Sonde de pression eau de lavage | DB_PT_01 | ☐ | ☐ | ☑ | ☐ |
| Sonde de pression N°2 | Sonde de pression d’air | DB_PT_02 | ☐ | ☐ | ☑ | ☐ | |
| Sonde de pression N°3 | Sonde de pression des boues : entrée presse à vis | DB_PT_03 | ☐ | ☐ | ☑ | ☐ | |
| Sonde MES | Sonde de mesure MES | DB_MES_01 | ☐ | ☐ | ☑ | ☐ | |
| Contact TOR | Pression d’air | DB_PS_02 | ☑ | ☐ | ☐ | ☐ | |
| Débitmètre | Débitmètre d’alimentation en boues de la presse à vis | DB_FT_01 | ☐ | ☐ | ☑ | ☐ | |
| Impulsion m3 | DB_QT_01 | ☑ | ☐ | ☐ | ☐ | ||
| Production | Agitateur | Retour de marche | DB_AGT_01_RDM | ☑ | ☐ | ☐ | ☐ |
| Retour de défaut | DB_AGT_01_DEF | ☑ | ☐ | ☐ | ☐ | ||
| Ordre de marche | DB_AGT_01 | ☐ | ☑ | ☐ | ☐ | ||
| Pompe d’alimentation N°1 | Retour de marche | DB_PP_01_RDM | ☑ | ☐ | ☐ | ☐ | |
| Retour de défaut | DB_PP_01_DEF | ☑ | ☐ | ☐ | ☐ | ||
| Ordre de marche | DB_PP_01 | ☐ | ☑ | ☐ | ☐ | ||
| Consigne variateur | DB_PP_01_CONS | ☐ | ☐ | ☐ | ☑ | ||
| Pompe d’alimentation N°2 | Retour de marche | DB_PP_02_RDM | ☑ | ☐ | ☐ | ☐ | |
| Retour de défaut | DB_PP_02_DEF | ☑ | ☐ | ☐ | ☐ | ||
| Ordre de marche | DB_PP_02 | ☐ | ☑ | ☐ | ☐ | ||
| Consigne variateur | DB_PP_02_CONS | ☐ | ☐ | ☐ | ☑ | ||
| Vis | Retour de marche | DB_VIS_01_RDM | ☑ | ☐ | ☐ | ☐ | |
| Retour de défaut | DB_VIS_01_DEF | ☑ | ☐ | ☐ | ☐ | ||
| Ordre de marche | DB_VIS_01 | ☐ | ☑ | ☐ | ☐ | ||
| Consigne variateur | DB_VIS_01_CONS | ☐ | ☐ | ☐ | ☑ | ||
| Vis de convoyage | Retour de marche | DB_VIS_02_RDM | ☑ | ☐ | ☐ | ☐ | |
| Retour de défaut | DB_VIS_02_DEF | ☑ | ☐ | ☐ | ☐ | ||
| Ordre de marche | DB_VIS_02 | ☐ | ☑ | ☐ | ☐ | ||
| Consigne variateur | DB_VIS_02_CONS | ☐ | ☐ | ☐ | ☑ | ||
| Électrovanne de compactage | Ouverture de la vanne | DB_EVO_01 | ☐ | ☑ | ☐ | ☐ | |
| Fermeture de la vanne | DB_EVF_01 | ☐ | ☑ | ☐ | ☐ | ||
| Vanne ouverte | DB_EV_01_O | ☑ | ☐ | ☐ | ☐ | ||
| Vanne fermée | DB_EV_01_F | ☑ | ☐ | ☐ | ☐ | ||
| Électrovanne de pressage des boues | Ouverture de la vanne | DB_EVO_02 | ☑ | ☑ | ☐ | ☐ | |
| Fermeture de la vanne | DB_EVF_02 | ☐ | ☑ | ☐ | ☐ | ||
| Vanne ouverte | DB_EV_02_O | ☑ | ☐ | ☐ | ☐ | ||
| Vanne fermée | DB_EV_02_F | ☑ | ☐ | ☐ | ☐ | ||
| Lavage | Pompe de lavage | Retour de marche | DB_PP_03_RDM | ☑ | ☐ | ☐ | ☐ |
| Retour de défaut | DB_PP_03_DEF | ☑ | ☐ | ☐ | ☐ | ||
| Ordre de marche | DB_PP_03 | ☐ | ☑ | ☐ | ☐ | ||
| Consigne variateur | DB_PP_03_CONS | ☐ | ☐ | ☐ | ☑ | ||
| Électrovanne rampe de lavage | Ouverture de la vanne | DB_EVO_02 | ☐ | ☑ | ☐ | ☐ | |
| Fermeture de la vanne | DB_EVF_02 | ☐ | ☑ | ☐ | ☐ | ||
| Vanne ouverte | DB_EV_02_O | ☑ | ☐ | ☐ | ☐ | ||
| Vanne fermée | DB_EV_02_F | ☑ | ☐ | ☐ | ☐ | ||
| Électrovanne réseau industrielle | Ouverture de la vanne | DB_EVO_04 | ☐ | ☑ | ☐ | ☐ | |
| Fermeture de la vanne | DB_EVF_04 | ☐ | ☑ | ☐ | ☐ | ||
| Vanne ouverte | DB_EV_04_O | ☑ | ☐ | ☐ | ☐ | ||
| Vanne fermée | DB_EV_04_F | ☑ | ☐ | ☐ | ☐ | ||
2.1 P&ID

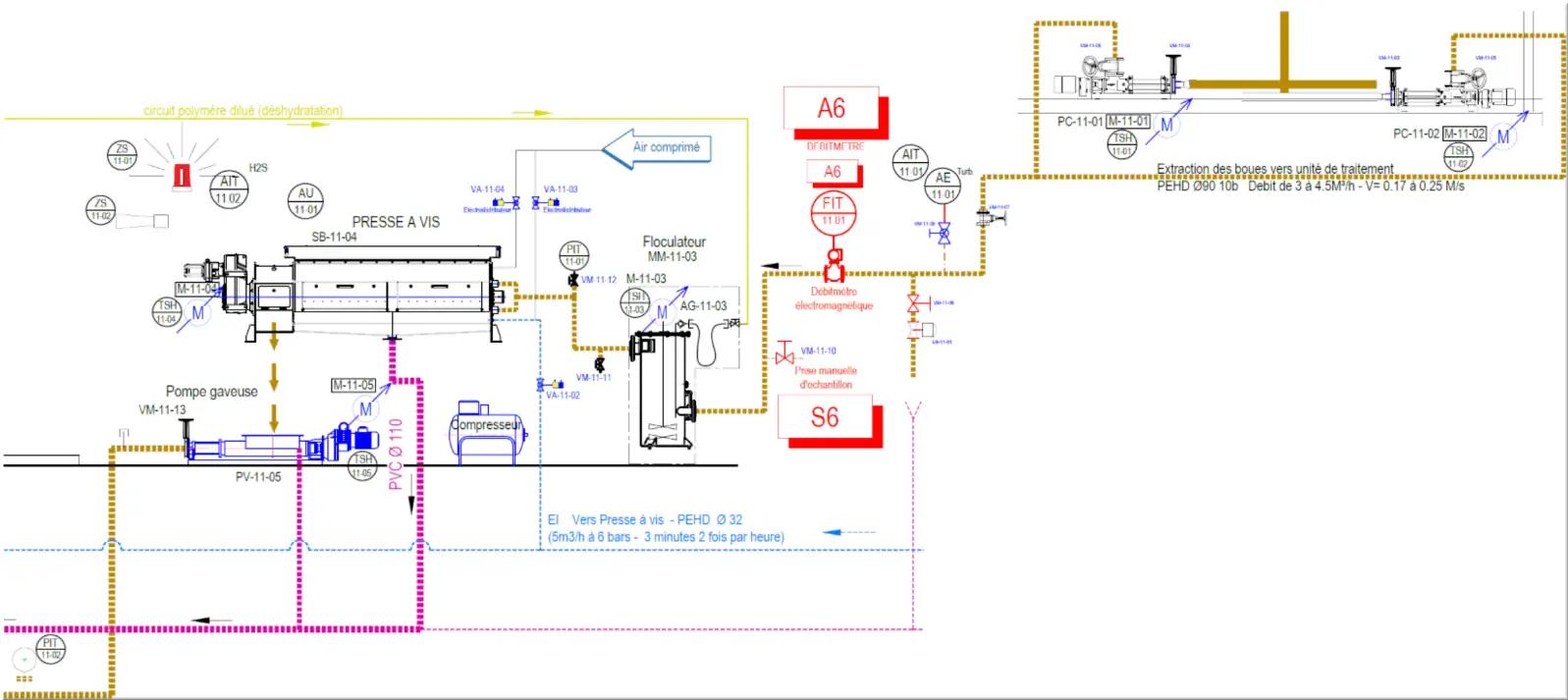

Figure 1 : Schéma PID DB
2.2 Définition des fonctions
| Fonctions équipements | Fonctions | API | IHM | TOPKAPI | SOFREL |
|---|---|---|---|---|---|
| Mesure & Comptabilisation | Acquisition analogique : Étalonnage | ☑ | ☑ | ☑ | ☐ |
| Défauts de seuils analogiques | ☑ | ☑ | ☑ | ☐ | |
| Courbes | ☑ | ☑ | ☑ | ☑ | |
| Compteurs | ☑ | ☑ | ☑ | ☑ | |
| Bilans | ☑ | ☑ | ☑ | ☑ | |
|
Production Lavage |
Animation | ☑ | ☑ | ☑ | ☑ |
| Forçage actionneur | ☑ | ☑ | ☑ | ☐ | |
| Paramétrage | ☑ | ☑ | ☑ | ☐ | |
| Suivi de fonction | ☑ | ☑ | ☐ | ☐ | |
| Bilans moteurs | ☑ | ☑ | ☑ | ☑ |
2.3 Description des fonctions
L’équipement « Déshydratation des boues » assure la déshydratation des boues.
2.3.1 Gestion de la sécurité
Fonction équipement spécifique :
On retrouve une entrée TOR en lien avec la sécurité de la déshydratation de boues. Pour cette entrée, on génère le défaut transmetteur en supervision.
2.3.2 Mesure & Comptabilisation
Fonction équipement générique.
2.3.3 Production : fonction équipement spécifique
Il y a deux possibilités de lancements :
- Le démarrage manuel permet de démarrer la déshydratation des boues par une DMD OP. L’opérateur lance manuellement la production.
Lors d’un lancement manuel, le défaut de sonde de niveau ne bloque pas la fonction de déshydratation des boues. Un pop-up permettant de lancer la production sur un temps défini est affiché en cas de défaut sur la sonde de niveau ; - Le démarrage par horodateur permet de lancer la déshydratation des boues à une heure précise et de l’arrêter à une certaine heure OU après un certain volume de boues déshydratées.

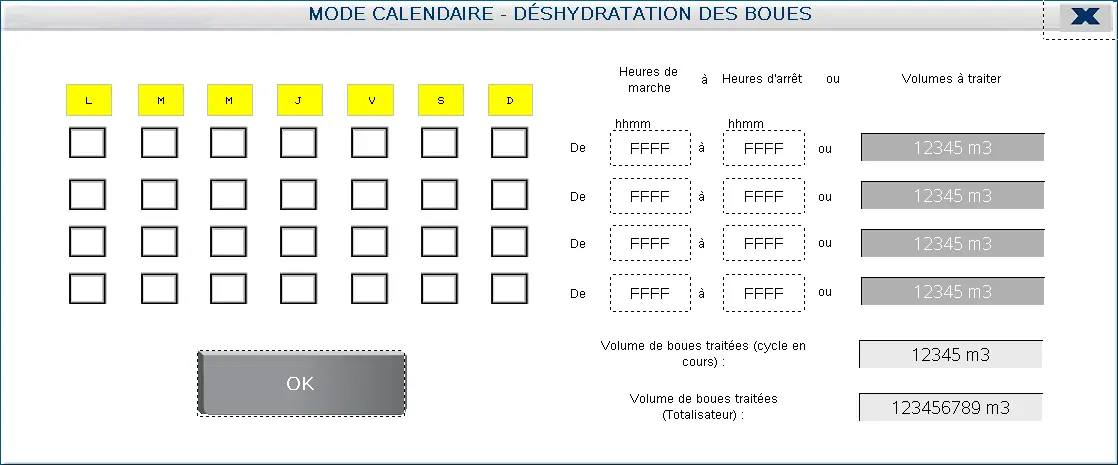

Figure 2 : mode calendaire
L’exploitant à la possibilité de produire des boues déshydratées à partir du poste à flottants ou du puits à boues.
En fonction du jeu de vanne manuel, une sélection de l’ouvrage d’origine des boues est à réaliser depuis la supervision.
Si l’ouvrage communiquant avec le local de traitement des boues est le poste à flottants, on remplit dans un 1er temps le poste à flottants avant de lancer la production de boues.

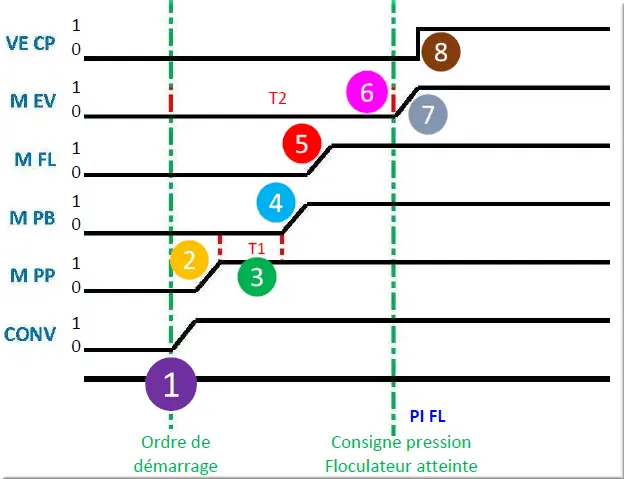

Figure 3 : cycle de production boue
Le déroulement d’un cycle de production de boues :
- CONV : Mise en marche du système d’évacuation des boues déshydratées ;
Contrôle de marche du système d’évacuation des boues déshydratées ; - M PP : Mise en marche de la pompe polymère ;
Contrôle de marche de la pompe polymère ; - T1 : Lancement temporisation travail réglable. Temps minimum de fonctionnement ;
Fin de temporisation T1 ; - M PB : Mise en marche de la pompe à boues à 30% ;
Contrôle de marche de la pompe de boues ; - M FL : Mise en marche du moteur agitateur du floculateur ;
Contrôle de marche du moteur agitateur du floculateur ; - T2 : Lancement d’une temporisation ;
PI FL : Consigne de pression de service du floculateur atteinte ; - M EV : Mise en marche du moteur d’entraînement de la vis ;
Contrôle de marche du moteur d’entraînement de la vis ; - VE CP : Fermeture du système de compression des boues.
Durant le cycle de déshydratation des boues, la vanne de sélection des boues est pilotée en fonction de la mesure MES. Lorsque la mesure MES est comprise entre le seuil bas et le seuil haut, la vanne est positionnée de manière à injecter les boues dans la presse à vis. Dans le cas contraire, la vanne est pilotée de manière à évacuer les boues à l’égout. Par conséquent, la pression dans la presse chute et un défaut de pression basse arrête la production.

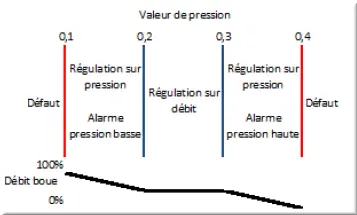

Figure 4 : Régulation de la pompe boue
Afin de maintenir une pression constante dans le floculateur PI FL à une consigne réglable entre 0 et 0.3 Bar, le débit de la pompe boues M PB est régulé selon une courbe PI. Deux fonctionnements de régulation sont prévus :
- Régulation sur la pression ;
- Régulation sur le débit.
Lorsque la pression est inférieure à 0.2 bar ou supérieure à 0.3 bar modifiable sur IHM, basculement sur une régulation de pression.
Sinon régulation sur le débit : cette consigne est modifiable sur IHM.
Régulation de la pompe polymère :
Le débit de la pompe polymère est asservi au débit de la pompe boues FI MPB en fonction de la concentration des boues, du dosage de polymère et de la concentration de polymères :

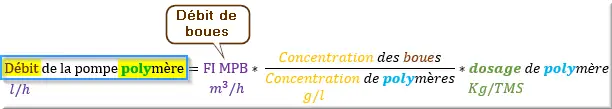

Figure 5 : débit de la pompe polymère
Déroulement du cycle lors d’une demande d’arrêt :

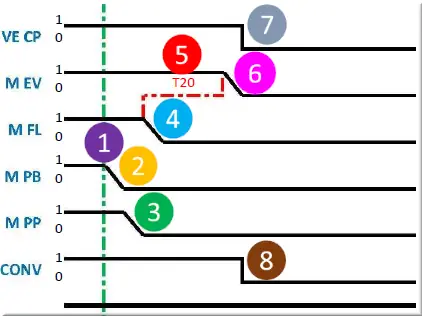

Figure 6 : DMD arrêt
Si l’ouvrage communiquant avec le local de déshydratation des boues est le poste à flottants, la demande d’arrêt est réalisée une fois que le poste à flottants est vide :
- Seuil de niveau bas découvert ;
Presse à vis en fonctionnement ; - Demande d’arrêt du système de déshydratation des boues ;
M PB : Mise à l’arrêt de la pompe boues ; - Contrôle de l’arrêt de la pompe boues ;
Presse à vis en fonctionnement ; - M PP : Mise à l’arrêt de la pompe polymère ;
Contrôle de l’arrêt de la pompe polymère ; - M FL : Mise à l’arrêt du moteur agitateur du floculateur ;
Contrôle de l’arrêt du moteur agitateur du floculateur ; - T20 : Lancement temporisation travail réglable. Temps de vidange ;
Fin de temporisation T20 ; - M EV : Mise à l’arrêt du moteur d’entraînement de la vis ;
Contrôle de l’arrêt du moteur d’entraînement de la vis ; - VE CP : Ouverture du système de compression ;
- CONV : Mise à l’arrêt du système d’évacuation des boues déshydratées ;
Contrôle de l’arrêt du système d’évacuation des boues déshydratées ; - Lancement d’un cycle de lavage.
2.3.4 Lavage : fonction équipement spécifique
Le déroulement d’un cycle de lavage :
Un cycle de lavage est lancé en automatique toute les T10 heures de fonctionnement pour C10 cycles de lavage, ou à chaque arrêt de la presse à vis pour C10 cycles de lavage :
- VE EL : Ouverture de l’électrovanne d’eau de lavage ;
PS EL : Contrôle de la pression d’eau de lavage ; - Pilotage du distributeur de la rampe de lavage ;
- T11 : Lancement temporisation travail réglable. Temps de déplacement rampe de lavage ;
Fin de temporisation T11 ; - VE RL : Fermeture du distributeur de la rampe de lavage ;
- T12 : Lancement temporisation travail réglable. Temps de déplacement rampe de lavage ;
Fin de temporisation T12 ; - VE EL : Fermeture de l’électrovanne d’eau de lavage.
2.4 Les conditions
2.4.1 Production
| OK | ||
|---|---|---|
| Conditions initiales | Reprise secteur OK : Pas de défaut en cours | ☐ |
| Mesure de pression inférieur au seuil de défaut de pression haute | ☐ | |
| Capteur de pression basse air | ☐ | |
| Pas de défaut pression haute sortie pompe gaveuse | ☐ | |
| Conditions de lancement | Mode opérateur & demande de production opérateur & Mode de déshydratation des boues : via puit à flottant & seuil de niveau haut puit à flottant recouvert | ☐ |
| Mode calendaire & heure de démarrage atteinte & Mode de déshydratation des boues : via puit à flottant & seuil de niveau haut puit à flottant recouvert | ☐ | |
| Mode calendaire & heure de démarrage atteinte & ouvrage communiquant : puit à boues & seuil de niveau bas recouvert | ☐ | |
| Conditions d’arrêts | Mode calendaire & Heure d’arrêt atteinte & Mode de déshydratation des boues : via Puit à flottant & seuil de niveau bas découvert | ☐ |
| Mode Calendaire & Volume de boues à traiter atteint & Mode de déshydratation des boues : via Puit à flottant & seuil de niveau bas découvert | ☐ | |
| Mode calendaire & heure d’arrêt atteinte & Mode de déshydratation des boues : via puit à boues | ☐ | |
| Mode Calendaire & volume de boues à traiter atteint & Mode de déshydratation des boues : via puit à boues | ☐ | |
| Mode opérateur & arrêt opérateur & Mode de déshydratation des boues : via puit à flottant & seuil de niveau bas découvert | ☐ | |
| Perte des conditions initiales | ☐ | |
2.4.2 Lavage
| VALIDATION | ||
|---|---|---|
| Conditions initiales | Reprise secteur OK : Pas de défaut en cours | ☐ |
| Capteur de pression basse eau | ☐ | |
| Conditions de lancement | Fin de production | ☐ |
| DMD OP : Lavage presse à vis | ☐ | |
| T10 : Temporisation de temps entre deux lavages écoulée | ☐ | |
| Conditions d’arrêts | Nombre de lavage à réaliser atteint | ☐ |
| Perte des conditions initiales | ☐ | |
2.5 Gestion des alarmes et des défauts
Colonne Action DISPARITION :
- ACK : Acquittement opérateur ;
- RET : Retour de la mesure sur une plage « Normale ».
Colonnes de droite :
- ALR = Alarme : Pas de réarmement nécessaire, alerte seulement l’opérateur en supervision ;
- DEF = Défaut : réarmer via le bouton poussoir de réarmement physique ou via la supervision est obligatoire.
| TYPE | ID | DÉFAUT / ALARME | TYPE de REACTION | ACTION APPARITION | DISPA- RITION |
ALR | DEF | OK |
|---|---|---|---|---|---|---|---|---|
| ACT | DEF_XXXX | Défaut discordance pompe d’alimentation en boues N°1 |
Arrêt de l’actionneur Message en supervision |
Discordance entre l’état de la sortie et l’état du retour de marche pendant plus de 5 secondes | ACK | ☐ | ☑ | ☐ |
| ACT | DEF_XXXX | Défaut discordance pompe d’alimentation en boues N°2 | ☐ | ☑ | ☐ | |||
| ACT | DEF_XXXX | Défaut discordance pompe d’alimentation polymère N°1 | ☐ | ☑ | ☐ | |||
| ACT | DEF_XXXX | Défaut discordance pompe d’alimentation polymère N°2 | ☐ | ☑ | ☐ | |||
| ACT | DEF_XXXX | Défaut discordance agitateur floculateur | ☐ | ☑ | ☐ | |||
| ACT | DEF_XXXX | Défaut discordance presse à vis | ☐ | ☑ | ☐ | |||
| ACT | DEF_XXXX | Défaut discordance pompe gaveuse | ☐ | ☑ | ☐ | |||
| ACT | DEF_XXXX | Défaut pression basse eau | Arrêt du lavage | Acquisition de l’information de pression eau basse | ☐ | ☑ | ☐ | |
| ACT | DEF_XXXX | Défaut pression basse air | Arrêt de la production de boues | Acquisition de l’information de pression air basse | ☐ | ☑ | ☐ | |
| autre | DEF_XXXX | Défaut mise en pression trop longue | Seuil de pression non atteint dans le temps imparti (T2) | ☐ | ☑ | ☐ | ||
| SEUIL | DEF_XXXX | Défaut seuil très haut sonde de pression boues presse à vis | Arrêt de la production de boues | Mesure de la sonde supérieur (Seuil très haut) ou inférieur (Seuil très bas) aux seuils paramétrables pendant une temporisation paramétrable | ACK | ☐ | ☑ | ☐ |
| SEUIL | DEF_XXXX | Défaut seuil très bas sonde de pression boues presse à vis | ☐ | ☑ | ☐ | |||
| SEUIL | DEF_XXXX | Défaut seuil très haut sonde de mesure MES | Ouverture de l’électrovanne de sélection des boues | ☐ | ☑ | ☐ | ||
| SEUIL | DEF_XXXX | Défaut seuil très bas sonde de mesure MES | ☐ | ☑ | ☐ | |||
| SEUIL | DEF_XXXX | Défaut de seuil très haut débitmètre | Message en supervision | ☐ | ☑ | ☐ | ||
| SEUIL | DEF_XXXX | Défaut seuil très bas débitmètre | ☐ | ☑ | ☐ | |||
| MAT | DEF_XXXX | Défaut 4-20mA sonde de pression boues | Boucle 4-20mA ouverte | ☐ | ☑ | ☐ | ||
| MAT | DEF_XXXX | Défaut 4-20mA sonde de mesure MES | ☐ | ☑ | ☐ | |||
| autre | DEF_XXXX | Défaut transmetteur mesure MES | Entrée automate associée (TR_MES_DEF) mise à 1 | ☐ | ☑ | ☐ |
2.6 Séquences
2.6.1 Fonction déshydratation
Séquence de gestion de la déshydratation des boues par la presse à vis. Validation : ☐

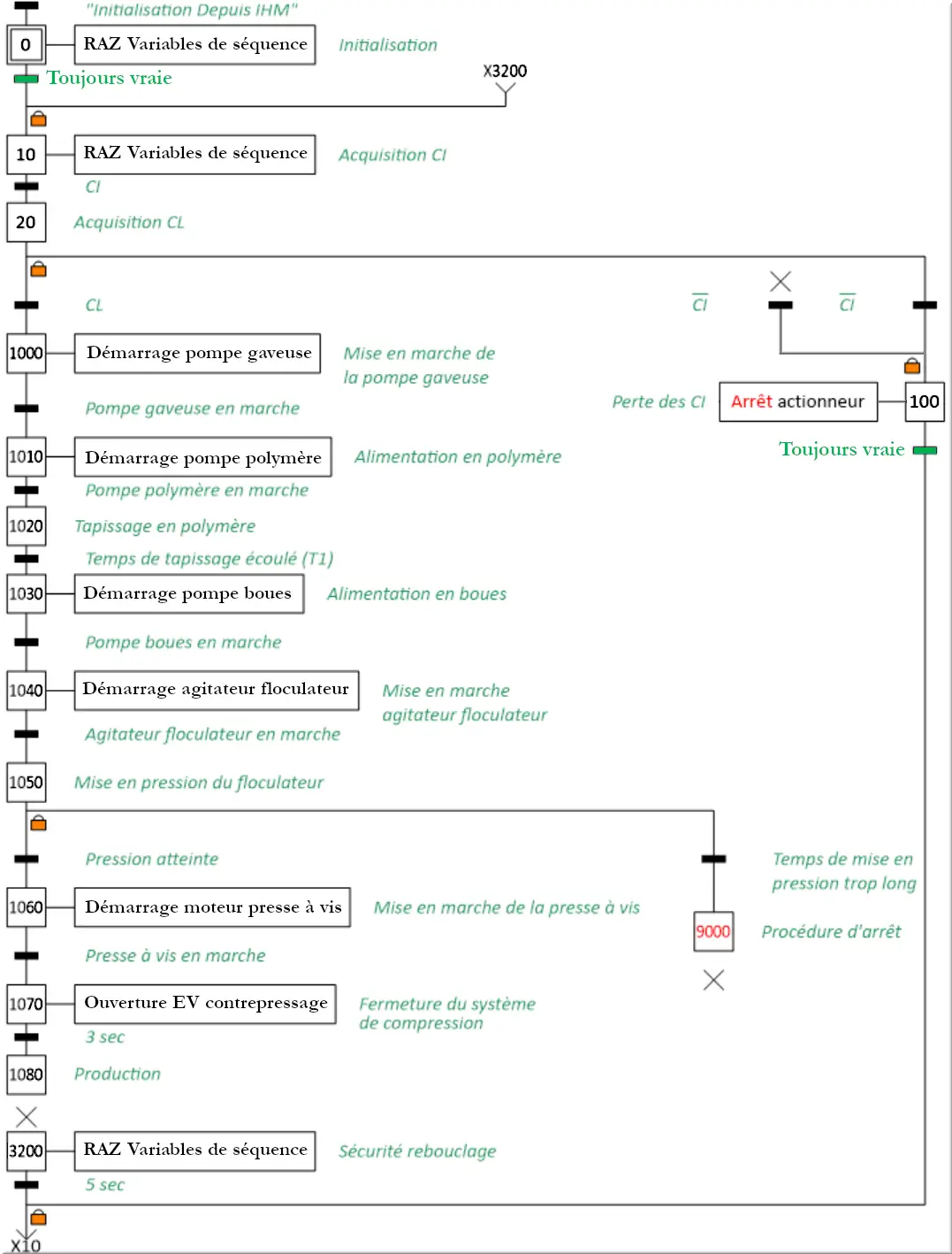

Figure 7 : Seq presse boue
Suite de la séquence de gestion de la déshydratation des boues par la presse à vis. Validation : ☐

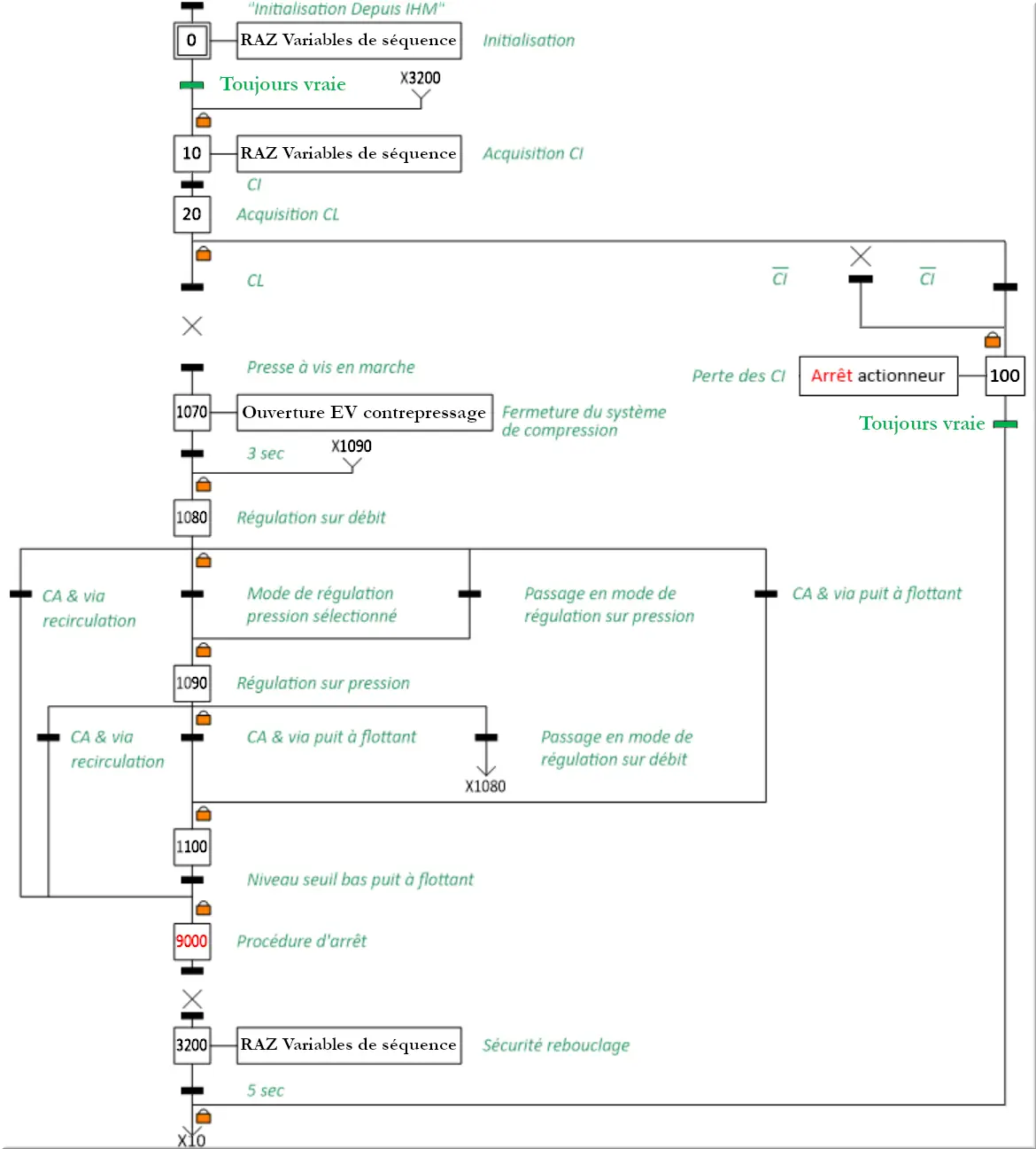

Figure 8 : Seq contre pressage
Fin de la séquence de gestion de la déshydratation des boues par la presse à vis. Validation : ☐

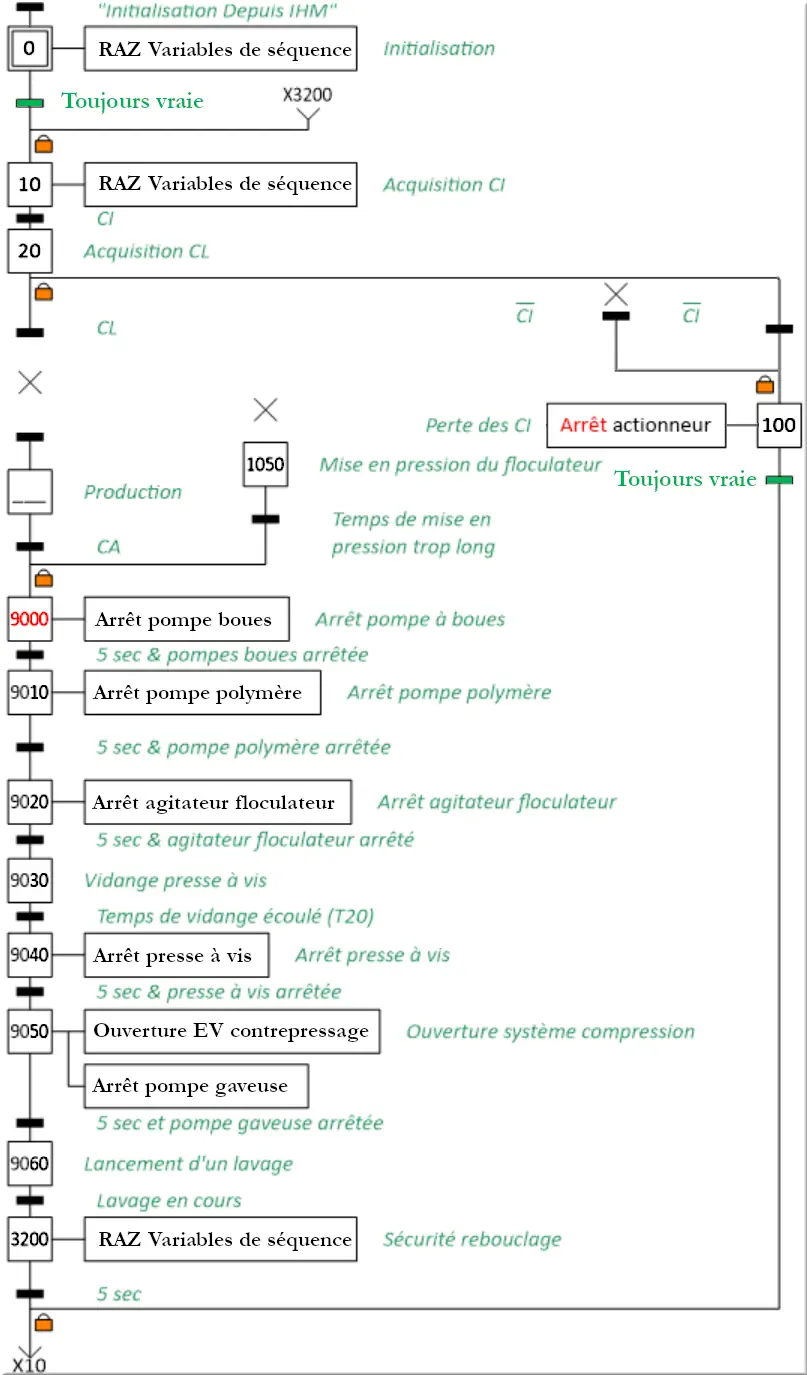

Figure 9 : Seq arrêt
2.6.2 Fonction lavage
Séquence de gestion du lavage de la presse à vis. Validation : ☐

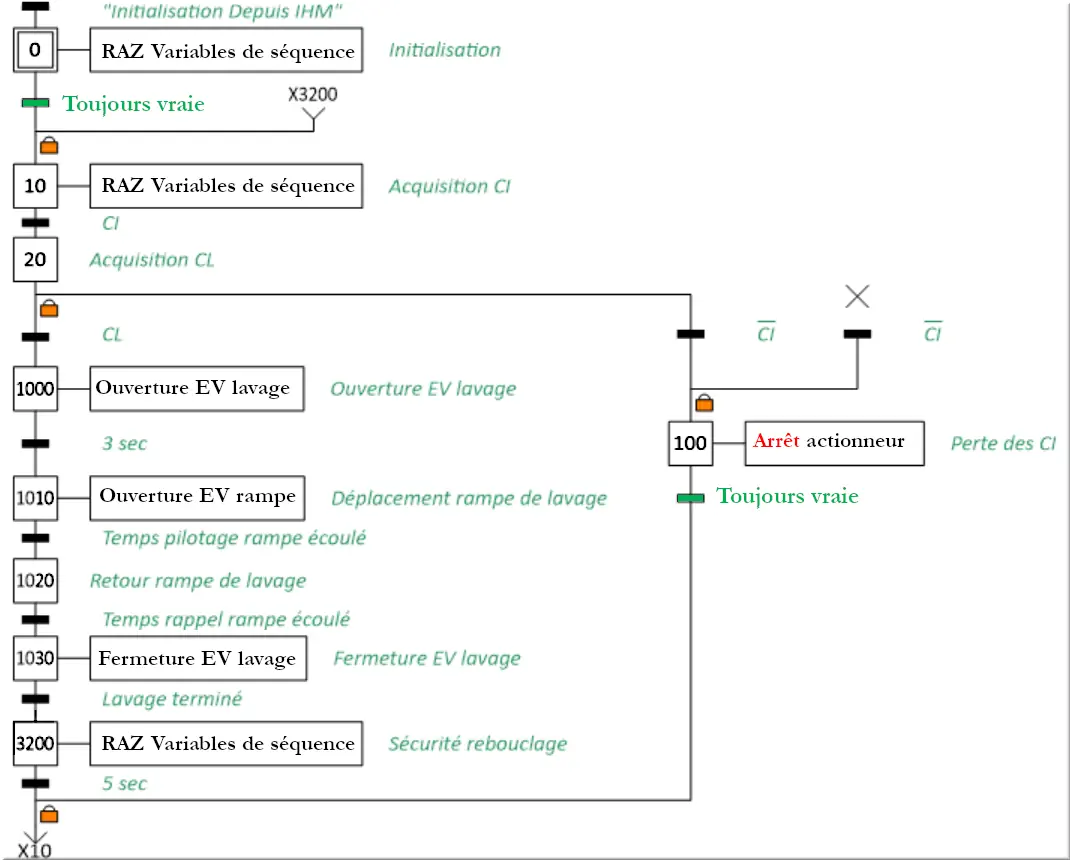

Figure 10 : Seq EV lavage
2.7 Paramètres
2.7.1 Paramètres équipement
| Paramètres | Val MES | Unité | Détail | OK |
|---|---|---|---|---|
| Mode de pilotage |
|
Ø | Mode de pilotage 0 = Auto, 1 = Manu | ☐ |
| Mode de régulation |
|
Ø | Mode de régulation 0 = Pression-Débit / Pression | ☐ |
| Apport boues |
|
Ø | Origine des boues 0 = Puit à flottants, 1 = Puit à boues | ☐ |
| Sélection pompe boues |
|
Ø | Sélection pompe en fonctionnement0 = Pompe 1, 1 = Pompe 2 | ☐ |
| Sélection pompe polymère |
|
Ø | Sélection pompe en fonctionnement0 = Pompe 1, 1 = Pompe 2 | ☐ |
| Nombre de lavage C10 |
|
Ø | Nombre de cycle consécutif de lavage | ☐ |
| Temps tapissage polymère T1 |
|
Seconde | Temps de tapissage du floculateur en polymère | ☐ |
| Temps mise en pression floculateur T2 |
|
Seconde | Temps de mise en pression du floculateur | ☐ |
| Temps entre deux lavages T10 |
|
Minute | Temps entre 2 lavages pendant le fonctionnement | ☐ |
| Temps pilotage rampe de lavage T11 |
|
Seconde | Temps de déplacement de la rampe en pilotage | ☐ |
| Temps rappel rampe de lavage T12 |
|
Seconde | Temps de déplacement de la rampe en rappel | ☐ |
| Temps vidange presse à vis T20 |
|
Seconde | Temps de vidange de la presse à vis | ☐ |
| Temps de production |
|
Minute | Temps de production des boues | ☐ |
| Temps de production défaut |
|
Minute | Temps de production de boues en cas de défaut de sonde de niveau | ☐ |
| Temps maximum mise en pression floculateur |
|
Seconde | Temps maximum pour atteindre la consigne de pression dans le floculateur | ☐ |
| Temps agitateur polymère à l'arrêt |
|
Minute | Temps d'arrêt agitateur polymère | ☐ |
| Temps agitateur polymère en marche |
|
Minute | Temps de marche agitateur polymère | ☐ |
| Temps de préparation au prélèvement |
|
Minute | Temps durant lequel l’opérateur doit se préparer à prélever les boues. | ☐ |
| Temps de prélèvement |
|
Seconde | Durée du prélèvement de boues. | ☐ |
| Volume de boues à traiter |
|
m³ | Volume de boues à traiter | ☐ |
| Consigne débit floculateur |
|
m³/h | Consigne de débit dans le floculateur | ☐ |
| Consigne pression floculateur |
|
Bar | Consigne de pression dans le floculateur | ☐ |
| Consigne pompe polymère |
|
|
Consigne pompe polymère | ☐ |
| Consigne pompe boues |
|
|
Consigne pompe boues | ☐ |
| Consigne agitateur floculateur |
|
|
Consigne de l'agitateur du floculateur | ☐ |
| Consigne presse à vis |
|
|
Consigne presse à vis | ☐ |
| Consigne pompe gaveuse |
|
|
Consigne pompe gaveuse | ☐ |
| Dosage polymère |
|
kg/T MS | Dosage polymère | ☐ |
| Concentration du polymère |
|
g/L | Concentration du polymère | ☐ |
| Concentration des boues |
|
g/L | Concentration des boues | ☐ |
2.7.2 Paramètres défauts seuils analogiques
DB_FT_01 : Débitmètre d’alimentation en boues
| Paramètres | Val MES | Unité | Détail | Validation |
|---|---|---|---|---|
| STH débit déshydratation des boues | m3/h | Seuil très haut : défaut | ☐ | |
| SH débit déshydratation des boues | m3/h | Seuil haut : Inutilisé | ☐ | |
| SB débit déshydratation des boues | m3/h | Seuil bas : Inutilisé | ☐ | |
| STB débit déshydratation des boues | m3/h | Seuil très bas : défaut | ☐ | |
| Temporisation seuil très haut | Seconde | Temps avant apparition seuil très haut | ☐ | |
| Temporisation seuil haut | Seconde | Temps avant apparition seuil haut | ☐ | |
| Temporisation seuil bas | Seconde | Temps avant apparition seuil bas | ☐ | |
| Temporisation seuil très bas | Seconde | Temps avant apparition seuil très bas | ☐ |
DB_MES_01 : Sonde de mesure MES
| Paramètres | Val MES | Unité | Détail | Validation |
|---|---|---|---|---|
| STH MES déshydratation des boues | g/L | Seuil très haut : défaut | ☐ | |
| SH MES déshydratation des boues | g/L | Seuil haut : Inutilisé | ☐ | |
| SB MES déshydratation des boues | g/L | Seuil bas : Inutilisé | ☐ | |
| STB MES déshydratation des boues | g/L | Seuil très bas : défaut | ☐ | |
| Temporisation seuil très haut | Seconde | Temps avant apparition seuil très haut | ☐ | |
| Temporisation seuil haut | Seconde | Temps avant apparition seuil haut | ☐ | |
| Temporisation seuil bas | Seconde | Temps avant apparition seuil bas | ☐ | |
| Temporisation seuil très bas | Seconde | Temps avant apparition seuil très bas | ☐ |
DB_PT_01 : Sonde de pression eau
| Paramètres | Val MES | Unité | Détail | Validation |
|---|---|---|---|---|
| STH pression eau déshydratation des boues | Bar | Seuil très haut : défaut | ☐ | |
| SH pression eau déshydratation des boues | Bar | Seuil haut : Inutilisé | ☐ | |
| SB pression eau déshydratation des boues | Bar | Seuil bas : Inutilisé | ☐ | |
| STB pression eau déshydratation des boues | Bar | Seuil très bas : défaut | ☐ | |
| Temporisation seuil très haut | Seconde | Temps avant apparition seuil très haut | ☐ | |
| Temporisation seuil haut | Seconde | Temps avant apparition seuil haut | ☐ | |
| Temporisation seuil bas | Seconde | Temps avant apparition seuil bas | ☐ | |
| Temporisation seuil très bas | Seconde | Temps avant apparition seuil très bas | ☐ |
DB_PT_02 : Sonde de pression air
| Paramètres | Val MES | Unité | Détail | OK |
|---|---|---|---|---|
| STH pression air déshydratation des boues | Bar | Seuil très haut : défaut | ☐ | |
| SH pression air déshydratation des boues | Bar | Seuil haut : Inutilisé | ☐ | |
| SB pression air déshydratation des boues | Bar | Seuil bas : Inutilisé | ☐ | |
| STB pression air déshydratation des boues | Bar | Seuil très bas : défaut | ☐ | |
| Temporisation seuil très haut | Seconde | Temps avant apparition seuil très haut | ☐ | |
| Temporisation seuil haut | Seconde | Temps avant apparition seuil haut | ☐ | |
| Temporisation seuil bas | Seconde | Temps avant apparition seuil bas | ☐ | |
| Temporisation seuil très bas | Seconde | Temps avant apparition seuil très bas | ☐ |
DB_PT_03 : Sonde de pression des boues
| Paramètres | Val MES | Unité | Détail | OK |
|---|---|---|---|---|
| STH pression boues déshydratation des boues | Bar | Seuil très haut : défaut | ☐ | |
| SH pression boues déshydratation des boues | Bar | Seuil haut : Inutilisé | ☐ | |
| SB pression boues déshydratation des boues | Bar | Seuil bas : Inutilisé | ☐ | |
| STB pression boues déshydratation des boues | Bar | Seuil très bas : défaut | ☐ | |
| Temporisation seuil très haut | Seconde | Temps avant apparition seuil très haut | ☐ | |
| Temporisation seuil haut | Seconde | Temps avant apparition seuil haut | ☐ | |
| Temporisation seuil bas | Seconde | Temps avant apparition seuil bas | ☐ | |
| Temporisation seuil très bas | Seconde | Temps avant apparition seuil très bas | ☐ |
2.8 Tests
2.8.1 E/S
| Déshydratation des boues | MODULE | TEST | ||||
|---|---|---|---|---|---|---|
| Fonction | Représenter | Animer | Forcer | Prm | Site | |
| Mesure & Comptabilisation | Sonde de pression N°1 | ☐ | ☐ | ☐ | ☐ | ☐ |
| Sonde de pression N°2 | ☐ | ☐ | ☐ | ☐ | ☐ | |
| Sonde de pression N°3 | ☐ | ☐ | ☐ | ☐ | ☐ | |
| Sonde MES | ☐ | ☐ | ☐ | ☐ | ☐ | |
| Contact TOR | ☐ | ☐ | ☐ | ☐ | ☐ | |
| Débitmètre | ☐ | ☐ | ☐ | ☐ | ☐ | |
| Production | Agitateur | ☐ | ☐ | ☐ | ☐ | ☐ |
| Pompe d’alimentation N°1 | ☐ | ☐ | ☐ | ☐ | ☐ | |
| Pompe d’alimentation N°2 | ☐ | ☐ | ☐ | ☐ | ☐ | |
| Vis | ☐ | ☐ | ☐ | ☐ | ☐ | |
| Vis de convoyage | ☐ | ☐ | ☐ | ☐ | ☐ | |
| Électrovanne de compactage | ☐ | ☐ | ☐ | ☐ | ☐ | |
| Électrovanne de pressage des boues | ☐ | ☐ | ☐ | ☐ | ☐ | |
| Lavage | Pompe de lavage | ☐ | ☐ | ☐ | ☐ | ☐ |
| Électrovanne rampe de lavage | ☐ | ☐ | ☐ | ☐ | ☐ | |
| Électrovanne réseau industrielle | ☐ | ☐ | ☐ | ☐ | ☐ | |
2.8.2 Fonction
| Déshydratation des boues | TEST | ||||
|---|---|---|---|---|---|
| Fonction | Conditions initiales | Conditions de lancement | Séquence | Paramétrage | Site |
| Déshydratation | ☐ | ☐ | ☐ | ☐ | ☐ |
| Lavage | ☐ | ☐ | ☐ | ☐ | ☐ |
2.9 Validation
2.9.1 Production
| Validation de la fonction | ||||
|---|---|---|---|---|
| Société | Nom | Date | Signature | Commentaires |
|
|
|
|
|
|
2.9.2 Lavage
| Validation de la fonction | ||||
|---|---|---|---|---|
| Société | Nom | Date | Signature | Commentaires |
|
|
|
|
|
|
